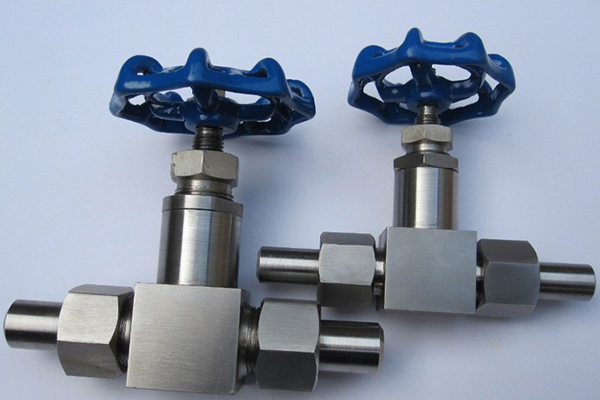

手動針型閥的安裝位置不便于直接操作手輪，必須把手輪移位并在手輪與針型閥之間輔以中間傳動裝置，例如由低位向高位傳動的上方傳動裝置和高位向低位傳動的下方傳動裝置，且傳動手輪和針型閥之間不但有高差而且不在同一垂直線上，(有水平方向距離)，必須經過連桿、萬向接、方向變換箱以及相應的支承機構等中間傳動裝置傳，且有多種不同的組合形式。最簡單的垂直上方傳動小針型閥傳動裝置(相當于門桿的延伸)可在現場自制安裝，較復雜的傳動裝置應按設計圖紙進行制造與安裝。
無論是上方式還是下方式傳動裝置都應做到: (1)單根連桿件的長度不超過4m,
(2)桿件與萬向傳動節的軸線夾角不超過30°，以保證傳動效率，使傳動靈活不引起過大的阻力，而且要考慮到
針型閥隨管道熱位移的方向與數值是否引起夾角變化值過大((a〉e30°)，更不可在無套筒式補償?shù)那闆r下使桿件頂成彎曲或產生破壞性拉力。
(3)應根據針型閥門桿運動的特點(明桿、暗桿、旋轉升降桿)以及所需力矩的大小進行連接方式、零部件強度、剛性的具體設計。
(4)移位操作手輪有穩固的支承，其針型閥高度適當，所在位置適宜(不妨礙交通與其他設施的運行操作等)。
